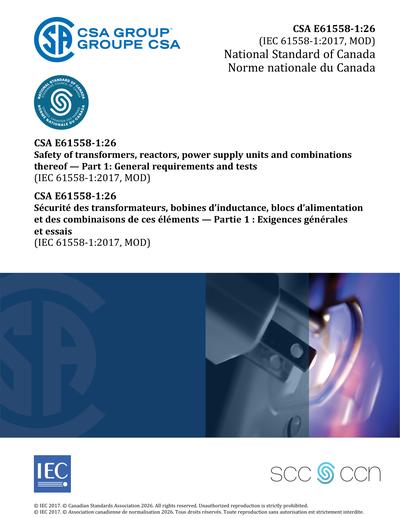

CSA E61558-1-2026

Safety of transformers, reactors, power supply units and combinations thereof - Part 1: General requirements and tests (Adopted IEC 61558-1:2017, edition 3.0, 2017-09 with Canadian deviations) | Sécurité des transformateurs, bobines d’inductance, blocs d’alimentation et des combinaisons de ces éléments - Partie 1 : Exigences générales et essais (norme CEI 61558-1:2017 adoptée, édition 3.0, 2017-09 avec exigences propres au Canada)

CSA Preface This is the third edition of CSA E61558-1, Safety of transformers, reactors, power supply units and combinations thereof — Part 1: General requirements and tests , which is an adoption, with Canadian deviations, of the identically titled IEC (International Electrotechnical Commission) Standard 61558-1 (third edition, 2017-09). It supersedes the previous edition, published in 2012 as CAN/CSA-E61558-1(adopted IEC 61558-1:2005+A1:2009), Safety of power transformers, power supplies, reactors and similar products — Part 1: General requirements and tests. For brevity, this Standard will be referred to as "CSA E61558-1" throughout. This Standard is considered suitable for use for conformity assessment within the stated scope of the Standard. This Standard was reviewed for Canadian adoption by the CSA Technical Committee on International Standards, under the jurisdiction of the CSA Strategic Steering Committee on Requirements for Electrical Safety, and has been formally approved by the Technical Committee. This Standard has been developed in compliance with Standards Council of Canada requirements for National Standards of Canada. It has been published as a National Standard of Canada by CSA Group. Scope This part of IEC 61558 deals with safety aspects of transformers, reactors, power supply units and combinations thereof such as electrical, thermal and mechanical safety. This document covers the following independent or associated stationary or portable types of dry-type transformers, power supply units, including switch mode power supply units, reactors and combinations thereof in the field of safety. The windings can be encapsulated or non-encapsulated. They are not forming a part of the distribution network. NOTE 1 The distinction between transformers, power supply units and switch mode power supply units is as follows: – for transformers, there is no change in frequency. However, transformers (e.g. constant voltage transformers) can have an internal resonance frequency not exceeding 30 kHz; – for power supply units, the internal operational frequency and waveform are different from the supply frequency and waveform, and the internal operational frequency does not exceed 500 Hz (see definition 3.1.19); – for switch mode power supply units, the internal operational frequency and waveform are different from the supply frequency and waveform and the internal operational frequency exceeds 500 Hz and does not exceed 100 MHz. The relevant parts of IEC 61558-2 can be found in the introduction of this document. a) Stationary or portable, single-phase or poly-phase, air-cooled (natural or forced), isolating and safety isolating transformers, independent or associated with the following characteristics: – rated supply voltage not exceeding 1 000 V AC; – rated supply frequency not exceeding 500 Hz; and complying with the following values, unless otherwise specified in the relevant part of IEC 61558-2: • for isolating transformers: – rated output for single phase transformers, not exceeding 25 kVA, and for polyphase transformers not exceeding 40 kVA; – no-load output voltage and the rated output voltage exceeding 50 V AC, and not exceeding 500 V a.c, or 1 000 V AC to be in accordance with the national wiring rules or for a special application. • for safety isolating transformers: – rated output for single phase transformers not exceeding 10 kVA, and for polyphase transformers not exceeding 16 kVA; – no-load output voltage and the rated output voltage not exceeding 50 V AC between conductors, or between any conductor and protective earthing. NOTE 2 Isolating and safety isolating transformers are used where double or reinforced insulation between circuits is required by the installation rules or by the appliance specification (for example toys, bells, portable tools, handlamps). b) Stationary or portable, single-phase or polyphase, air-cooled (natural or forced) separating transformers, auto-transformers, variable transformers and small reactors, independent or associated with the following characteristics: – rated supply voltage not exceeding 1 000 V AC; – rated supply frequency not exceeding 500 Hz; and complying with the following values, unless otherwise specified in the relevant part of IEC 61558-2: – no-load output voltage or a rated output voltage for both independent and associated transformers not exceeding 15 kV AC, and for independent transformers, a rated output voltage not less than 50 V AC; – rated output not exceeding the following values: • 1 kVA for single-phase transformers; • 2 kVAR for single-phase reactors; • 5 kVA for polyphase transformers; • 10 kVAR for polyphase reactors. NOTE 3 Separating transformers are used where double or reinforced insulation between circuits is not required by the installation rules or by the appliance specification. NOTE 4 Normally, the transformers of type b) are intended to be associated with the equipment to provide voltages different from the supply voltage for the functional requirements of the equipment. The protection against electric shock can be provided or completed by other features of the equipment, such as the body. Parts of output circuits can be connected to the input circuit or to the protective earthing. c) Stationary or portable, single-phase or polyphase, air-cooled (natural or forced), independent or associated power supply units and switch mode power supply units incorporating one or more transformer(s) of type a) or b) with the following characteristics: – rated supply voltage not exceeding 1 000 V AC; – rated supply frequency not exceeding 500 Hz; – internal operational frequency for power supply units not exceeding 500 Hz and for switch mode power supply units not exceeding 100 MHz; and with the following values, unless otherwise specified in the relevant part of IEC 61558-2: • for power supply units and switch mode power supply units incorporating isolating transformers: – rated output for single- phase or polyphase power supply units or switch mode power supply units not exceeding 1 kVA; – no-load output voltage and the rated output voltage exceeding 50 V AC or 120 V ripple-free DC, and not exceeding 500 V AC or 708 V ripple-free DC, or 1 000 V AC or 1 415 V ripple- free DC to be in accordance with national wiring rules or for a special application; • for power supply units and switch mode power supply units incorporating safety isolating transformers: – rated output for single- phase or polyphase power supply units and switch mode power supply units not exceeding 1 kVA; – no-load output voltage and rated output voltage not exceeding 50 V AC or 120 V ripple-free DC between conductors, or between any conductor and protective earthing. NOTE 5 Power supply units and switch mode power supply units incorporating isolating and safety isolating transformers are used where double or reinforced insulation between circuits is required by the installation rules or by the appliance specification (for example toys, bells, portable tools, handlamps). • for power supply units and switch mode power supply units incorporating separating transformers, auto-transformers , and variable transformers: – rated output for single-phase or polyphase power supply units and switch mode power supply units not exceeding 1 kVA; – no-load output voltage and rated output voltage for both, independent and associated transformers not exceeding 15 kV AC, and for independent transformers, a rated output voltage not less than 50 V AC. NOTE 6 Power supply units and switch mode power supply units incorporating separating transformers are used where double or reinforced insulation between circuits is not required by the installation rules or by the appliance specification. This document also applies to transformers, power supply units, switch mode power supply units and reactors incorporating electronic circuits. This document is applicable to transformers without limitation of the rated output subject to an agreement between the purchaser and the manufacturer. This document does not apply to external circuits and their components intended to be connected to the input or output terminals or socket-outlets of the transformers, power supply units and switch mode power supply units, and reactors. Attention is drawn to the following: – for transformers intended to be used in vehicles, on board ships, and aircraft, additional requirements (from other applicable standards, national rules, etc...) may be necessary; – measures to protect the enclosure and the components inside the enclosure against external influences like fungus, vermin, termites, solar-radiation, and icing are considered; – the different conditions for transportation, storage, and operation of the transformers should also be considered; – additional requirements in accordance with other appropriate standards and national rules can be applicable to transformers intended for use in special environments, such as tropical environments. Future technological development of transformers can necessitate a need to increase the upper limit of the frequencies; until then this document can be used as a guidance document. ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ Préface CSA Ce document constitue la troisième édition de CSA E61558-1, Sécurité des transformateurs, bobines d’inductance, blocs d’alimentation et des combinaisons de ces éléments — Partie 1 : Exigences générales et essais . Il s’agit de l’adoption, avec exigences propres au Canada, de la norme IEC (Commission Électrotechnique Internationale) 61558-1 (troisième édition, 2017-09), qui porte le même titre. Il remplace l’édition antérieure publiée en 2012 qui portait la désignation CAN/CSA-E61558-1 (IEC 61558-1:2005+A1:2009 adoptée), Sécurité des transformateurs, alimentations, bobines d’inductance et produits analogues — Partie 1 : Exigences générales et essais. Par souci de brièveté, tout au long de ce document, il sera appelé « CSA E61558-1 ». Cette norme est jugée convenable à l’évaluation de la conformité selon le domaine d’application établi dans la norme. La version française de cette norme a été préparée par Groupe CSA. La version anglaise a été révisée en vue de son adoption au Canada par le Comité technique CSA sur les Normes internationales, sous l’autorité du Comité directeur stratégique CSA sur les exigences en matière de sécurité électricité, et a été officiellement approuvée par le Comité technique. Cette norme a été élaborée conformément aux exigences du Conseil canadien des normes relatives aux Normes nationales du Canada. Cette norme a été publiée en tant que Norme nationale du Canada par Groupe CSA. Domaine d’application La présente partie de l'IEC 61558 traite des aspects relatifs à la sécurité des transformateurs, bobines d’inductance, blocs d’alimentation et des combinaisons de ces éléments, tels que la sécurité électrique, la sécurité thermique et la sécurité mécanique. Le présent document couvre les transformateurs de type sec, les blocs d’alimentation, y compris les blocs d’alimentation à découpage, les bobines d’inductance et les combinaisons de ces éléments, de type indépendant ou associé, fixe ou mobile, dans le domaine de la sécurité. Les enroulements peuvent être enrobés ou non enrobés. Ils ne constituent pas une partie du réseau de distribution. NOTE 1 La distinction entre transformateurs, blocs d’alimentation, et blocs d’alimentation à découpage s’établit de la manière suivante: – pour les transformateurs, il n’y a pas de changement de fréquence. Cependant, des transformateurs (par exemple les transformateurs à tension constante peuvent avoir des fréquences de résonance interne ne dépassant pas 30 kHz; – pour les blocs d’alimentation, la fréquence de fonctionnement interne et la forme d’onde sont différentes de la fréquence d’alimentation et de la forme d’onde du réseau et la fréquence de fonctionnement interne n’excède pas 500 Hz (voir définition 3.1.19); – pour les blocs d’alimentation à découpage, la fréquence de fonctionnement interne et la forme d’onde sont différentes de la fréquence d’alimentation et de la forme d’onde et la fréquence de fonctionnement interne est comprise entre 500 Hz et 100 MHz. Voir la ou les parties de l’IEC 61558-2 qui s’appliquent dans la liste fournie dans l’avant-propos de ce document. a) Transformateurs de séparation des circuits et transformateurs de sécurité, associés ou indépendants, fixes ou mobiles, à refroidissement par air (circulation naturelle ou forcée), monophasés ou polyphasés, présentant les caractéristiques suivantes: – tension primaire assignée ne dépassant pas 1 000 V en courant alternatif; – fréquence d’alimentation assignée ne dépassant pas 500 Hz; et respectant les limites suivantes sauf spécification contraire dans la partie appropriée de l’IEC 61558-2: • pour les transformateurs de séparation des circuits: – une puissance assignée pour les transformateurs monophasés n’excédant pas 25 kVA, et pour les transformateurs polyphasés n’excédant pas 40 kVA; – une tension secondaire à vide et une tension secondaire assignée excédant 50 V en courant alternatif et n’excédant pas 500 V en courant alternatif ou 1 000 V en courant alternatif, conformément aux règles nationales d’installation ou pour des applications spéciales. • pour les transformateurs de sécurité: – une puissance assignée pour les transformateurs monophasés n’excédant pas 10 kVA, et pour les transformateurs polyphasés n’excédant pas 16 kVA; – une tension secondaire à vide et une tension secondaire assignée n’excédant pas 50 V en courant alternatif entre conducteurs, ou entre n’importe quel conducteur et la terre de protection. NOTE 2 Les transformateurs de séparation des circuits et les transformateurs de sécurité sont utilisés lorsque la double isolation ou l’isolation renforcée est requise entre les circuits par les règles d’installation ou par la spécification de l’appareil d’utilisation (par exemple: jouets, sonneries, outils portatifs, baladeuses). b) Transformateurs à enroulements séparés, autotransformateurs, transformateurs variables et petites bobines d’inductance, associés ou indépendants, à refroidissement par air (circulation naturelle ou forcée), fixes ou mobiles, monophasés ou polyphasés, présentant les caractéristiques suivantes: – tension primaire assignée ne dépassant pas 1 000 V en courant alternatif; – fréquence d’alimentation assignée ne dépassant pas 500 Hz; et respectant les limites suivantes sauf spécification contraire dans la partie appropriée de l’IEC 61558-2: – une tension secondaire à vide ou une tension secondaire assignée pour les transformateurs associés ou indépendants n’excédant pas 15 kV en courant alternatif et pour les transformateurs indépendants une tension secondaire assignée excédant 50 V en courant alternatif: – une puissance assignée n’excédant pas les valeurs suivantes: • 1 kVA pour les transformateurs monophasés; • 2 kVAR pour les bobines d’inductance monophasées; • 5 kVA pour les transformateurs polyphasés; • 10 kVAR pour les bobines d’inductance polyphasées. NOTE 3 Les transformateurs à enroulements séparés sont utilisés lorsque la double isolation ou l’isolation renforcée n’est pas exigée entre les circuits par les règles d’installation ou la spécification de l’appareil d’utilisation. NOTE 4 Normalement, les transformateurs du type b) sont destinés à être associés à un équipement pour lui fournir des tensions différentes de la tension d’alimentation pour des raisons fonctionnelles. La protection contre les chocs électriques peut être obtenue ou complétée par d’autres particularités de l’équipement, telle que la masse. Des parties du circuit secondaire peuvent être connectées au circuit primaire ou à la terre de protection. c) Blocs d’alimentation et blocs d’alimentation à découpage associés ou indépendants, fixes ou mobiles, à refroidissement par air (circulation naturelle ou forcée), monophasés ou polyphasés, incorporant un ou plusieurs transformateur(s) de type a) ou b), présentant les caractéristiques suivantes: – tension primaire assignée ne dépassant pas 1 000 V en courant alternatif; – fréquence d’alimentation assignée ne dépassant pas 500 Hz; – fréquence de fonctionnement interne pour les blocs d’alimentation ne dépassant pas 500 Hz et pour les blocs d’alimentation à découpage ne dépassant pas 100 MHz; et satisfaisant aux limites suivantes sauf spécification contraire dans les parties appropriées de l’IEC 61558-2: • pour les blocs d’alimentation et pour les blocs d’alimentation à découpage incorporant des transformateurs de séparation des circuits: – une puissance assignée pour les blocs d’alimentation monophasés ou polyphasés ou pour les blocs d’alimentation à découpage n’excédant pas 1 kVA; – une tension secondaire à vide et une tension secondaire assignée excédant 50 V en courant alternatif ou 120 V en courant continu lissé, et n’excédant pas 500 V en courant alternatif ou 708 V en courant continu lissé, ou n’excédant pas 1 000 V en courant alternatif ou 1 415 V en courant continu lissé conformément aux règles nationales d’installation ou pour des applications spéciales; • pour les blocs d’alimentation et pour les blocs d’alimentation à découpage incorporant des transformateurs de sécurité: – une puissance assignée pour les blocs d’alimentation monophasés ou polyphasés et pour les blocs d’alimentation à découpage n’excédant pas 1 kVA; – une tension secondaire à vide et une tension secondaire assignée n’excédant pas 50 V en courant alternatif ou 120 V en courant continu lissé entre conducteurs, ou entre n’importe quel conducteur et la terre de protection. NOTE 5 Les blocs d’alimentation et les blocs d’alimentation à découpage incorporant des transformateurs de séparation des circuits et des transformateurs de sécurité sont utilisés lorsque la double isolation ou l’isolation renforcée est requise entre les circuits par les règles d’installation ou par la spécification de l’appareil d’utilisation (par exemple: jouets, sonneries, outils portatifs, baladeuses). • pour les blocs d’alimentation et pour les blocs d’alimentation à découpage incorporant des transformateurs à enroulements séparés, des autotransformateurs, et des transformateurs variables: – une puissance assignée pour les blocs d’alimentation monophasés ou polyphasés et pour les blocs d’alimentation à découpage n’excédant pas 1 kVA; – une tension secondaire à vide et une tension secondaire assignée pour les transformateurs associés ou indépendants n’excédant pas 15 kV en courant alternatif et pour les transformateurs indépendants, une tension secondaire assignée excédant 50 V en courant alternatif. NOTE 6 Les blocs d’alimentation et les blocs d’alimentation à découpage incorporant un transformateur à enroulements séparés sont utilisés lorsque la double isolation ou l’isolation renforcée n’est pas requise entre les circuits par les règles d’installation ou par la spécification de l’appareil. Ce document s’applique également aux transformateurs, blocs d’alimentation, blocs d’alimentation à découpage, et bobines d’inductance incorporant des circuits électroniques. Ce document s’applique aux transformateurs sans limitation de la puissance assignée, sous réserve d’un accord entre l’utilisateur et le fabricant. Ce document ne s’applique pas aux circuits externes et à leurs composants destinés à être connectés aux bornes d’entrée et de sortie ou aux socles de prise de courant des transformateurs, blocs d’alimentation, blocs d’alimentation à découpage, et bobines d’inductance. L’attention est attirée sur le fait que: – pour les transformateurs prévus pour être utilisés dans des véhicules ou à bord de navires ou d’avions, des exigences complémentaires (provenant d’autres normes en vigueur, règlements nationaux, etc.) peuvent être nécessaires; – des mesures sont prises pour protéger les enveloppes et les composants qu’elles contiennent contre les influences du milieu extérieur comme la moisissure, la vermine, les termites, les radiations solaires, le givre; – les différentes conditions de transport, de stockage et de fonctionnement du transformateur sont également prises en compte; – des exigences supplémentaires, conformes à d’autres normes appropriées ou règles nationales, peuvent être applicables aux transformateurs destinés à des environnements particuliers, par exemple des environnements tropicaux. Il est possible que des évolutions technologiques futures des transformateurs nécessitent d’augmenter la limite supérieure de la fréquence; en attendant, le présent document peut être utilisé pour fournir des lignes directrices.
