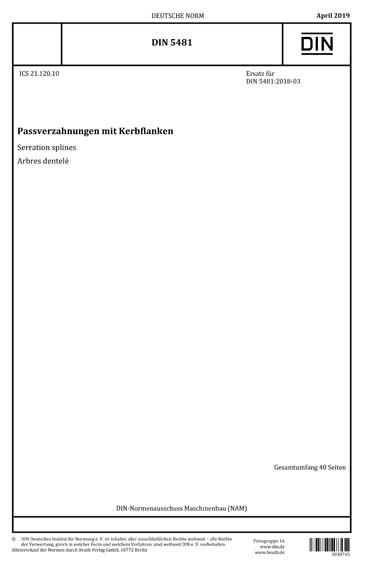

DIN 5481:2019 DE
Passverzahnungen mit Kerbflanken
In dieser Norm werden Passverzahnungen mit Kerbflanken (Kerbverzahnungen) und konstantem Lückenwinkel der Außenverzahnung von 60° mit Zähnezahlen von 28 bis 42 in einem Nennmaßbereich von 7 mm bis 60 mm festgelegt.*Dieses Dokument wurde vom Ausschuss NA 060-34-31 AA "Passverzahnungen" im Fachbereich "Antriebstechnik" des DIN-Normenausschusses Maschinenbau (NAM) erarbeitet. In dieser Norm werden Passverzahnungen mit Kerbflanken (Kerbverzahnungen) und konstantem Lückenwinkel der Außenverzahnung von 60° mit Zähnezahlen von 28 bis 42 in einem Nennmaßbereich von 7 mm bis 60 mm festgelegt. Passverzahnungsverbindungen mit Kerbflanken nach dieser Norm dienen zur lösbaren oder festen, aus Verschleißgründen nicht verschiebbaren, Verbindung von Naben und Wellen. Da die Zähne relativ klein sind, können nur kleine Drehmomente übertragen werden. Gegenüber DIN 5481-1:2005-06 und DIN 5481:2009-01 Berichtigung 1 wurden folgende Änderungen vorgenommen: a) Berichtigung wurde eingearbeitet; b) Bilder wurden eingearbeitet; c) Norm redaktionell überarbeitet. Die Austauschbarkeit von alter und neuer Version wird sichergestellt.
