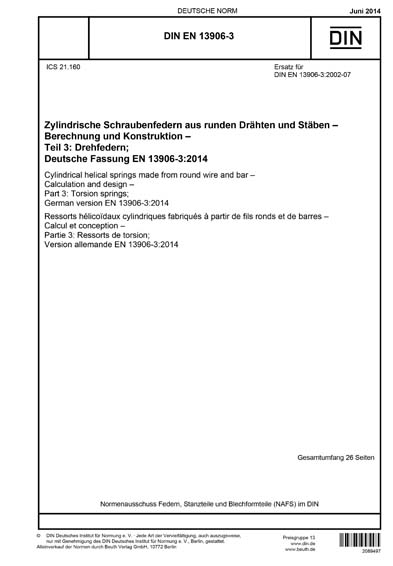

DIN EN 13906-3:2014 DE

Zylindrische Schraubenfedern aus runden Drähten und Stäben - Berechnung und Konstruktion - Teil 3: Drehfedern; Deutsche Fassung EN 13906-3:2014 (Foreign Standard)

Diese Norm gilt für die Berechnung und Konstruktion von zylindrischen Drehfedern, auch Schenkelfedern genannt, mit linearer Kernlinie aus runden Drähten und Stäben mit konstantem Durchmesser mit Werten für kaltgeformte Druckfedern: Draht- oder Stabdurchmesser d 20 mm; Anzahl der federnden Windungen n 2; Wickelverhältnis 4 w 20 sowie für warmgeformte Druckfedern: Draht- oder Stabdurchmesser d 10 mm; Anzahl der federnden Windungen n 2; Wickelverhältnis 4 w 12*Die Überarbeitung der Normenreihe EN 13906 wurde vom Europäischen Verband der Federnhersteller ESF (European Spring Federation) initiiert, um technische Fehler in den veröffentlichten Normteilen zu beheben und um sie dem aktuellen Stand der Technik anzupassen. Die Überarbeitung der Bilder ist nicht Bestandteil der Arbeiten gewesen. Dies ist dem fehlenden (gegenseitigen) Datenaustausch geschuldet. Dennoch können die Käufer/Besteller die aktuellen Daten vom Hersteller beziehen. Diese Europäische Norm gilt für die Berechnung und Konstruktion von kalt- und warmgeformten zylindrischen Drehfedern, auch Schenkelfedern genannt, mit linearer Kernlinie aus runden Drähten und Stäben mit konstantem Durchmesser. Für kaltgeformte Druckfedern: - Draht- oder Stabdurchmesser d 20 mm - Anzahl der federnden Windungen n 2 - Wickelverhältnis 4 w 20. Für warmgeformte Druckfedern: - Draht- oder Stabdurchmesser d 10 mm - Anzahl der federnden Windungen n 2 - Wickelverhältnis 4 w 12. Dieses Dokument (EN 13906-3:2014) wurde vom Technischen Komitee CEN/TC 407 "Projekt-Komitee - Zylindrische Schraubenfedern aus runden Drähten und Stäben - Berechnung und Konstruktion" erarbeitet, dessen Sekretariat vom AFNOR (Frankreich) gehalten wird. Das zuständige nationale Spiegelgremium ist der NA 026-00-01 AA "Federn" de..( text verkürztes wegen der Zeichenzählung)
