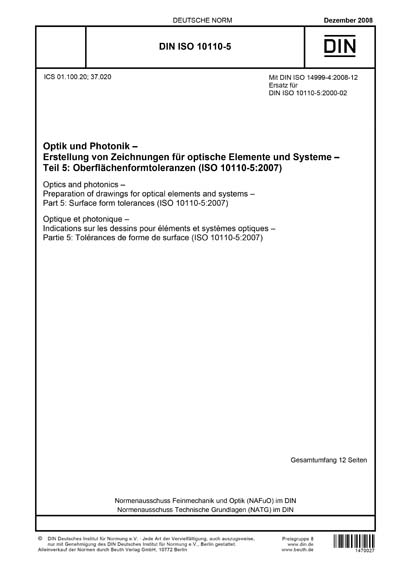

DIN ISO 10110-5:2008 DE

Optik und Photonik - Erstellung von Zeichnungen für optische Elemente und Systeme - Teil 5: Oberflächenformtoleranzen (ISO 10110-5:2007) (Foreign Standard)

DIN ISO 10110 legt die Darstellung der konstruktiven und der funktionellen Anforderungen an optische Elemente und Systeme in technischen Zeichnungen für Fertigung und Prüfung fest. Dieser Teil von DIN ISO 10110 legt die Regeln für die Angabe von Oberflächenformtoleranzen fest. Er gilt sowohl für sphärische als auch für asphärische Flächen.*Die vorgenannten Normen DIN ISO 10110-5, DIN ISO 10110-14 und DIN ISO 14999-4 sollen im Zusammenhang betrachtet werden.DIN ISO 14999-4 liefert den theoretischen Hintergrund zur Bestimmung der Angaben für DIN ISO 10110-5 und/oder DIN ISO 10110-14 und gilt für die Interpretation von Daten aus der interferometrischen Messung optischer Bauteile. Diese Norm gibt Definitionen für die Funktionen und Werte an, die zur Spezifikation der Zeichnungsangaben optischer Bauteile und Systeme benötigt werden, und liefert eine Anleitung für die interferometrische Auswertung und die visuelle Analyse.DIN ISO 10110-5 bezieht sich auf die Formabweichung einer optischen Oberfläche und ermöglicht die Festlegung von Toleranzen für bestimmte Arten von Oberflächenformabweichungen, ausgedrückt in "Interferenzstreifen". Diese Norm gilt sowohl für sphärische als auch für asphärische Flächen. DIN ISO 10110-14 legt die Regeln für die Angabe der zulässigen Deformation einer Wellenfront beim Durchgang durch ein optisches Element oder System oder bei reflektierender Optik, bei der Reflexion an einem optischen Element oder System fest.Die den nationalen Normen zugrunde liegenden Internationalen Normen sind vom ISO/TC 172/SC 1 "Grundnormen" unter Beteiligung deutscher Experten erarbeitet worden. Das zuständige deutsche Gremium ist der Arbeitsausschuss NA 027-01-02 AA "Grundnormen der Optik" im NAFuO.
