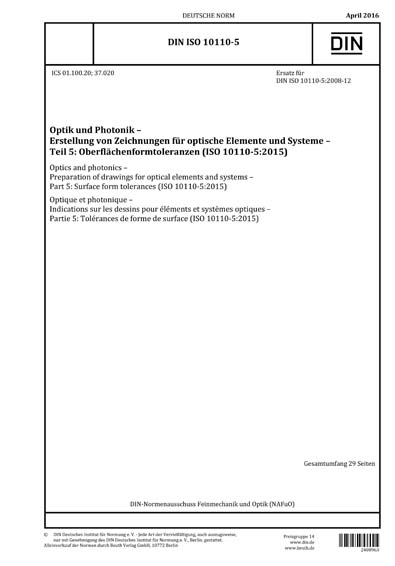

DIN ISO 10110-5:2016 DE

Optik und Photonik - Erstellung von Zeichnungen für optische Elemente und Systeme - Teil 5: Oberflächenformtoleranzen (ISO 10110-5:2015) (Foreign Standard)

DIN ISO 10110 legt die Darstellung der konstruktiven und der funktionellen Anforderungen an optische Elemente und Systeme in technischen Zeichnungen für Fertigung und Prüfung fest. Dieser Teil von DIN ISO 10110 legt die Regeln für die Angabe von Oberflächenformtoleranzen fest. Er gilt sowohl für sphärische als auch für asphärische Flächen.*DIN ISO 10110 legt die Darstellung der konstruktiven und der funktionellen Anforderungen an optische Elemente und Systeme in technischen Zeichnungen für Fertigung und Prüfung fest. Dieser Teil von DIN ISO 10110 legt die Regeln für die Angabe von Oberflächenformtoleranzen fest. Er gilt sowohl für sphärische als auch für asphärische Flächen. Dieser Teil von ISO 10110 bezieht sich auf die Formabweichungen einer optischen Oberfläche und ermöglicht die Festlegung von Toleranzen für bestimmte Arten von Oberflächenformabweichungen ausgedrückt in Nanometer. Es ist allgemein üblich, die Oberflächenformabweichung interferometrisch als die Wellenfrontdeformation zu messen, die bei einfacher Reflexion einer Prüfwellenfront an der optischen Oberfläche bei senkrechtem Einfall entsteht. Daher ist es möglich, die interferometrische Auswertung einheitlich darzustellen, so dass sie für beide Anwendungen genutzt werden kann, das heißt die Oberflächenformabweichungund die Wellenfrontdeformation. Da die Auswertung der meisten Messungen softwarebasiert ist, sind die Abweichungen in Nanometern angegeben. Jedoch wird bei interferometrischen Messungen die Einheit Interferenzstreifen verwendet. Ein Interferenzstreifen entspricht einer Oberflächenformabweichung, die eine Deformation der reflektierten Wellenfront von einer Wellenlänge erzeugt. Ein in Nanometer angegebener Wert ist ein Indiz für die tatsächliche Höhenabweichung der Oberfläche (und nicht die der reflektierenden Wellenfront). Die zu prüfende Fläche zusammen mit der Probeglasoberfläche stellt zum Beispiel solch ein Interferometer dar. Die Oberflä..( text verkürztes wegen der Zeichenzählung)
